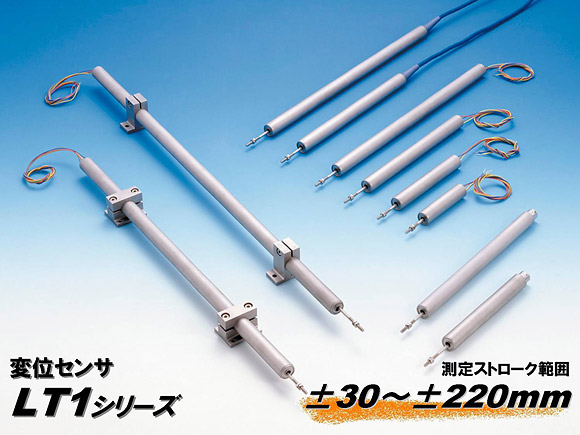

LT1シリーズ

高精度・高信頼の変位検出に対応します。

LT1シリーズ

ワイドな測定ストローク

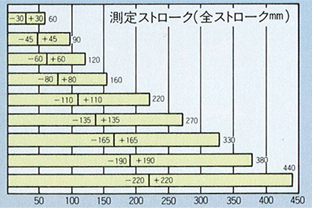

60mm~440mmの測定ストロークを揃えており、選択が容易です。
直線性の飛躍的な向上
高度な巻線システムを駆使し、全ストローク比で±0.2%のリニアリティを確保しています。
ショート&スリム化
コンパクト化に成功、全長に対する測定ストローク比を高めました。(当社比約2倍)
高信頼構造
本体は内径部、外径部共にステンレスパイプを採用し、端部はTIG溶接とエポキシレジン等によるシール処理により、防滴構造になっています。また2種類のステンレス取付金具も用意しています。
LONG
長距離伝送可能、長ストローク計測可能、長寿命です。

仕様

励磁電圧 5Vrms
励磁周波数 5kHz
直線性 全ストロークの±0.2%
使用温度範囲 -20℃~+125℃

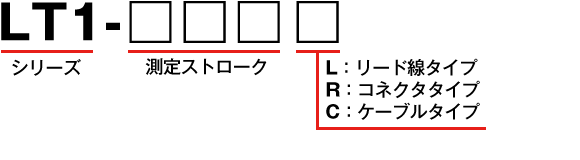

型式 測定ストロークmm 出力
(TYP.)V
※2分の1測定ストロークの出力電圧
インピーダンス Ω 位相角
(遅れ)deg.
温度係数
ppm/℃ TYP.
1次 2次
LT1-060□ 60(±30) 1.02 190 14 6.5 ±100
LT1-090□ 90(±45) 1.02 170 14 7.0 ±50
LT1-120□ 120(±60) 1.01 175 17 8.5 ±50
LT1-160□ 160(±80) 0.99 220 20 10.0 ±50
LT1-220□ 220(±110) 1.02 175 20 10.5 ±50
LT1-270□ 270(±135) 1.02 180 24 12.0 ±50
LT1-330□ 330(±165) 1.00 220 28 13.0 ±50
LT1-380□ 380(±190) 0.99 235 31 13.5 ±50
LT1-440□ 440(±220) 1.02 235 37 14.0 ±50

外形図面ダウンロード

  • PDFファイルダウンロード
  • DXFファイルダウンロード

このページTOPへ

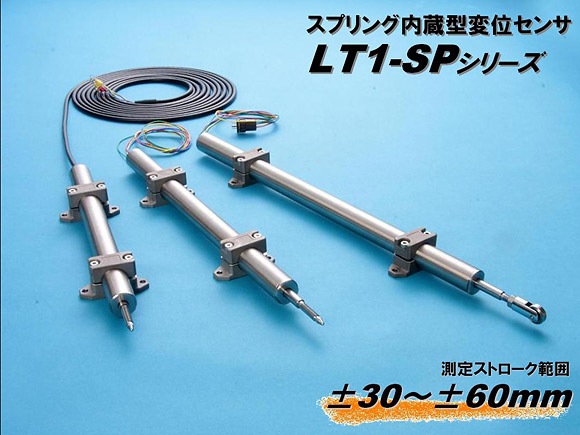

LT1-SPシリーズ

信頼と実績のLTシリーズにスプリング内蔵タイプが追加しました。

LT1-SPシリーズ

使いやすいスプリングタイプが登場
スプリングタイプで簡単設置を実現しました。
先端接触子、バネ圧の変更で様々な計測に幅広く対応します。
LTシリーズの高信頼性はそのままに
SUS材を多く採用し、長期にわたり安定した計測が可能です。
環境に強いシンプルな構造です。
ストローク3種類、センサ端末3種類を用意
端末処理はリード線タイプ、コネクタタイプ、ケーブル引き出しタイプの3種類があります。
120mmまでのストロークを高精度で計測できます。
ショート&スリム化
シリーズ共通のセンサ外径φ22mm。
全長に対する計測範囲比を高めました。

仕様

励磁電圧 5Vrms
励磁周波数 5kHz
直線性 全ストロークの±0.2%
使用温度範囲 -20℃~+80℃

※非防水、非防滴

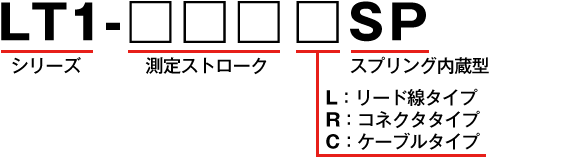

型式 測定ストローク 軸可動範囲(mm) L(mm) F(mm)
SE(mm) 測定庄(N) SR(mm) 測定庄(N) SE SR L C,R
LT1-060□SP 30 約2.6 30 約9.0 33 33 236 261 57
LT1-090□SP 45 約2.6 45 約9.0 50 50 315 340 74
LT1-120□SP 60 約2.6 60 約9.0 66 66 387 415 90

外形図面ダウンロード
