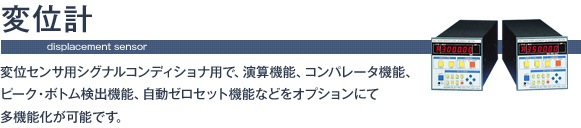

変位計

セクションガイド

このページTOPへ

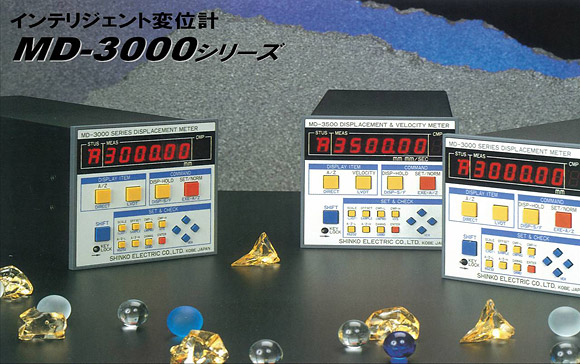

MD-3000/3500シリーズ

変位センサ(差動変圧器 LVDT/RVDT)との組み合わせに最適

MD-1000シリーズ

MD-3000/3500シリーズは定評ある弊社独自の高精度アナログ変位計測回路をベースに、最新のデジタル技術を駆使し、機能性と操作性を充実させた差動変圧器(LVDT)用変位計です。
多彩な表示機能と拡張性は、時代に即応したプログレッシブ変位計としてご使用いただけます。

仕様

【基本仕様】
電源 AC100V ±10% 50/60Hz その他電圧はオプション
消費電力 約8VA
安定度 ±0.005%/℃ TYP.
使用温度範囲 0~50℃
質量 約1.7kg
【センサアンプ部】
適合変位センサ 差動変圧器(LVDT) 一次インピーダンス 150Ω(5kHz)以上
励磁 5kHz(±10%),5Vrms(±0.5%),アンバランスドライブ 正弦波
入力回路 差動入力方式
整流回路 同期整流方式
応答性 0~1kHz(±3dB)
スパン調整 SPAN CAL. :出荷時校正値、SPAN VAL.:±10% 可変
【アナログ出力
  電圧 電流 出力インピーダンス 応答性
モニタ出力 ±5V 5mA
MAX.
10Ω以下 1kHz(±3dB)
D/A出力※1 ±5V※2 サンプリング時間に依存

※1 A/Z,DIRECT,VELOCITY(MD-3500のみ)より選択
※2 分解能 ±1/2000、DA-ADJ,にて5~10V可変

【表示】
素子 赤色LED 文字高 10mm
桁数 全8桁:ステータス・1桁、データ・6桁、コンパレータ・1桁
データ表示 最大 999999~0~-199999
スケーリング範囲 最大 300000~0~-199999
表示レート 2モード(高速/低速)
その他 ●表示ホールド ●小数点移動・ダミーゼロ(下3桁まで)
【機能】






比較対象 A/Z,DIRECT,VELOCITY(MD-3500のみ)の内1つ
段数 上限・下限、各一段
動作表示 上限"H",下限"L"をコンパレータウィンドウに表示
出力/容量 1a接点、AC100V 1A(最小適用負荷 10mV,10μA)
DISABLE 上下限独立に設定(外部よりの設定は上下限共通)




方式 イネーブル機能付きオートゼロ(イネーブル範囲設定可)
セット命令 パネル操作、外部入力、通信コマンド入力
応答時間 コマンド確定後 15msec.以内
オフセット 最大 999999~0~-199999
サンプリング時間 10msec.~5sec.(10msec.単位で可変)
その他 ●キーロック ●トリガー
【通信】
RS-232C準拠:双方向通信(DTE)
ボーレート 1200/2400/4800/9600
パリティ NONE/EVEN/ODD
データビット 7/8
ストップビット 1/2
通信内容 測定データ読み出し・パラメーター設定及び確認・
リモート/ローカル切替等
【外部入力】
信号形態 接点、TTL、オープンコレクタ
対象 オートゼロセット、DISABLE、トリガー
【付属品】
パネルマウント金具・・・・1
取扱説明書・・・・・・1
