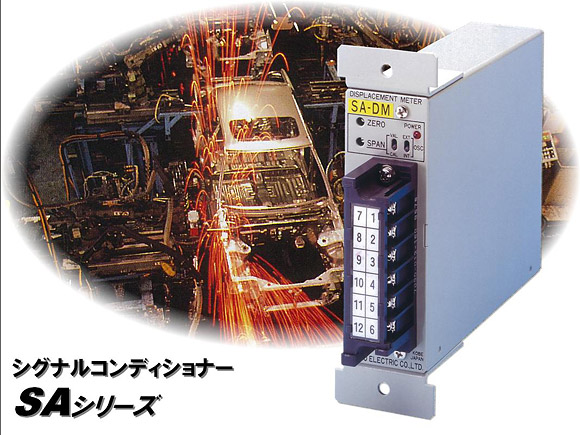

SAシリーズ

変位センサ(差動変圧器 LVDT/RVDT)との組み合わせに最適

DPUシリーズ

LVDT/RVDTは変位センサの機種により、励磁周波数や変位センサ感度など変位センサごとの仕様が大きく異なります。
SA-DMはこれら機種ごとの仕様差を吸収する様、基本回路を設計しています。多様なLVDT/RVDTと組み合わすことができる変位計シグナルコンディショナーです。
また、SAシリーズにはオプションにて変位センサ、測定ケーブルの断線検出機能の搭載が可能です。

多様なLVDT/RVDTによる計測システムを構築できます。
LVDT/RVDTは変位センサの機種により、励磁周波数や変位センサ感度など変位センサごとの仕様が大きく異なります。
SA-DMはこれら機種ごとの仕様差を吸収する様、基本回路を設計していますので、
多様なLVDT/RVDTと組合わせできます。
計測システム全体での安定性、高精度計測をお約束します。
安定性、精度など基本性能の高さもさることながら、グランドループによるノイズ混入など、計測障害を緩和する様アイソレート出力をサポートしています。
多チャンネルの同期がとれます。
多チャンネルで使用する場合には、励磁周波数差によるビートを避ける為、
OSC-EXT機能により多チャンネル同期がとれます。
断線検出機能を搭載可能です。※注1
オプションにて変位センサ、測定ケーブルの断線検出機能が搭載可能です。
広範囲な電源に対応します。
DC電源の機種を用意しました。またAC,DC電源機種とも広範囲な電圧に対応しています。
コンパクト化しました。
最近のトレンドである「計測システムの小型化」に対応する為、コンパクトな筐体サイズとしています。
弊社従来品比で体積を3/4としました。
高いサービス性を実現しました。
2ピース・コネクター端子台の採用、ケースと内器の分離構造などサービス性を向上しました。

※注1:詳しくは別途お問い合わせ下さい。

仕様

変位センサ励磁 電圧 5Vrms.
周波数 1~5kHz(組合わせ変位センサにより決定)
波形 正弦波
外部同期 OSC-EXT機能により多チャンネルの同期が可能
変位センサ受けetc 回路 差動入力(入力インピーダンス=約10kΩ)
変位センサ感度 0.1Vrms/FS~10Vrms/FS
整流方式 同期整流方式(4線,6線LVDT/RVDTに適合)
出力
電圧出力
※1
1.アイソレート 0~±5V or 0~+5V lo MAX=5mA
2.非アイソレート 0~±5V or 0~+5V lo MAX=5mA
電流出力 3.アイソレート 4~20mA(250Ω内蔵)
RL MAX=550Ω
4.非アイソレート 4~20mA(250Ω内蔵)
RL MAX=550Ω
応答性 0~200Hz(-3dB),励磁周波数に関わらず ※2
単体精度 リニアリティ ±0.01%以下
温度安定性 ±0.005%/℃(TYP.) ±0.015%/℃(MAX)
調整 ゼロ 15回転トリマー(調整幅は測定変位量により決定)
スパン 15回転トリマー(調整幅は測定変位量に関わらず ±20%)
SPAN-CAL機能により弊社出荷時のスパン状態に復元可能
使用温度範囲 0~50℃
電源 AC100V系 AC 90V~AC138V 50/60Hz(消費電力MAX 10VA)
AC200V系 AC180V~AC265V 50/60Hz(消費電力MAX 10VA)
DC24V系 DC22V~DC28V(消費電力MAX 5W) ※3
付属品

予備ヒューズ1個 取扱説明書1部 試験成績書1部
取付金具2ヶ/組(H-01.H-02.H-03の中よりご指定ください)

※1:1~4の中から1つ選択してください。アイソレート、非アイソレートとも他の電圧への対応が可能です。
   最大出力電圧は±10VDC。
※2:応答周波数の変更は別途お問い合わせ下さい。
※3:DC系は他の電圧にも対応可能。
