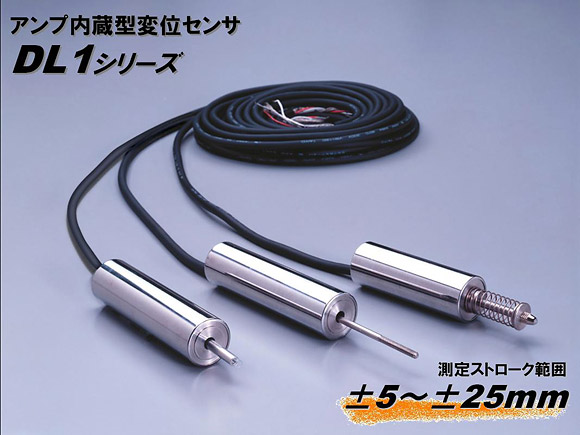

DL1シリーズ

本器とDC電源だけで変位計測ができる変位センサ

DL1シリーズ

高分解能・長寿命
測長部に高分解能・長寿命のLVDT(差動変圧器)を使用し、変位センサとしての優れた特性を効果的に利用しています。
幅広い電源電圧で動作します
電源電圧がDC15V~24Vまで幅広く使用できます。計装用(DC24V)やアナログ回路用(DC15V)の電源で使用できます。また上記電圧内であれば出力変動がなく使用できます。
SUS材(一部を除く)を採用
SUS材(一部を除く)とシール構造の採用により水、粉塵等の飛散する環境でも長期にわたり安定した計測ができます。またシンプルな構造なのでメンテナンスも容易です。
変位と出力がキャリブレーションされています
出力の精度が高いため、感度調整等のわずらわしいキャリブレーションが不要です。
スプリングリターン機構付変位センサもラインナップ
ローコストなCCタイプとスプリングリターン機構付タイプ(SPタイプ)をご用意。より広い測定条件に対応が可能。用途によりお選びください。

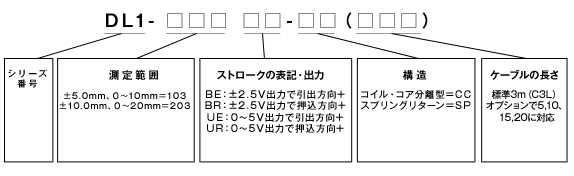

仕様

測定範囲(mm) 0~10(±5)、0~20(±10)、0~50(±25)
出力(V) 0~5(±2.5)
直線性 全ストロークの±0.5%/測定範囲
感度互換性 ±2.5%
出力インピーダンス 1kΩ±5%
電気的応答性 100Hz(-3dB)
リップル P-P 25mV
電源電圧 DC14.25V~DC25.20V
消費電流 20mA以下
動作温度範囲 -15℃~+60℃

外形図面ダウンロード
