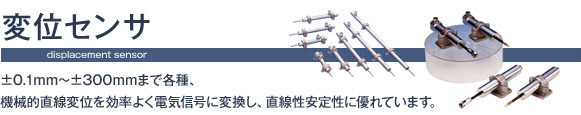

変位センサ

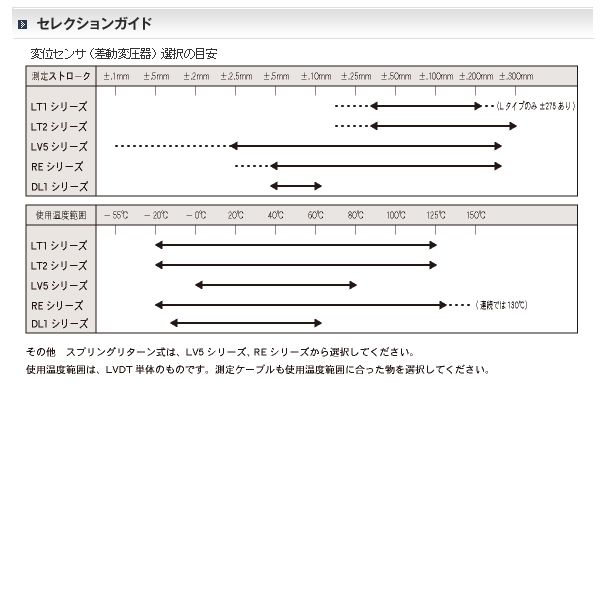

セレクションガイド

このページTOPへ

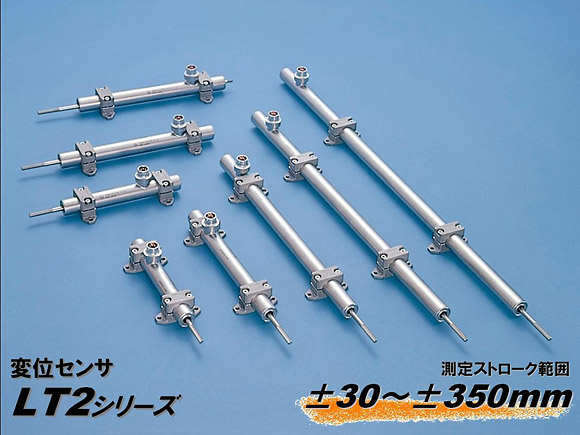

LT2シリーズ

LT1シリーズ変位センサに堅牢性がプラス!

LT2シリーズ

LONG
長距離伝送可能、長ストローク計測可能、長寿命です。
WIDE
広い応用範囲、広い温度範囲、広い実績分野など幅広い計測が可能です。
COMPACT
一般品に比べてサイズは1/2~1/3になります。

仕様

励磁電圧 5Vrms
励磁周波数 5kHz
使用温度範囲 -20℃~+125℃
保護等級 IP67
直線性 全ストロークの±0.2%
出力 0.7V(TYP.)
1次インピーダンス 200Ω以上
温度係数 ±50ppm/℃(TYP.)
型式 測定ストロークmm L1(mm)
全長
SE(mm)
引出方向.
SR(mm)
押込方向
F(mm)NULL位置
LT2-060R 60(±30) 163 30 30 70
LT2-120R 120(±60) 223 60 60 100
LT2-220R 220(±110) 362 110 110 150
LT2-330R 330(±165) 502 165 165 205
LT2-440R 440(±220) 628 220 220 260
LT2-600R 600(±300) 748 300 300 340

外形図面ダウンロード

  • PDFファイル
  • DXFファイル

このページTOPへ

  • DL1
  • LT1シリーズ
  • LT1-SPシリーズ
  • LT2シリーズ
  • LV5シリーズ
  • REシリーズ
  • EX-79-NB
  • SSシリーズ
  • DPUシリーズ
  • SAシリーズ
  • GPシリーズ
  • MD-1000シリーズ
  • MD-3000/3500シリーズ

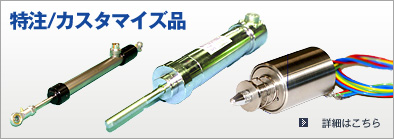

  • 特注/カスタマイズ品
